光纖輸入輸出音頻解碼系統 連接repeater 遠距離訊號傳輸 光纖近端機（Master+Unit）/ 光纖遠端機（Remote Unit）

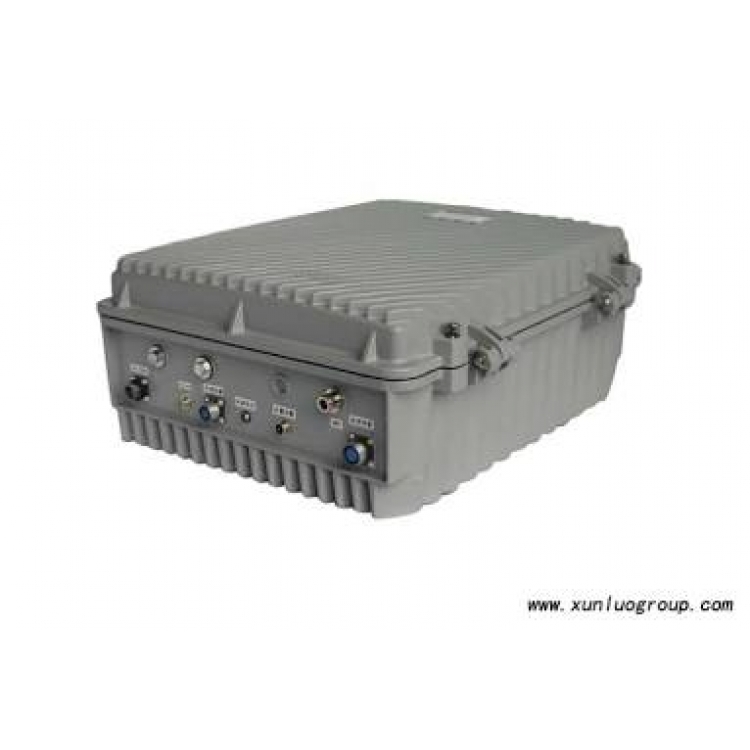

遠端機（Remote Unit，簡稱 RU）是光纖射頻分佈式系統（RF over Fiber / DAS）中的末端核心放大設備。它的主要作用是將從光纖傳送過來的光訊號「還原」為無線電射頻（RF）電訊號，並進行功率放大後送往當地的天線發射；同時將天線接收到的對講機微弱訊號轉換為光訊號傳回近端機。

電源 AC220/ DC 48V
功耗 ≤2W
主機殼類型 鐵盒主機殼2U
工作溫度 -10℃～＋55℃
工作濕度 10％～90％
尺寸 260mm（寬）×225mm（深）×48mm（高）
重量（不含硬碟） ≤1Kg
中ENG版

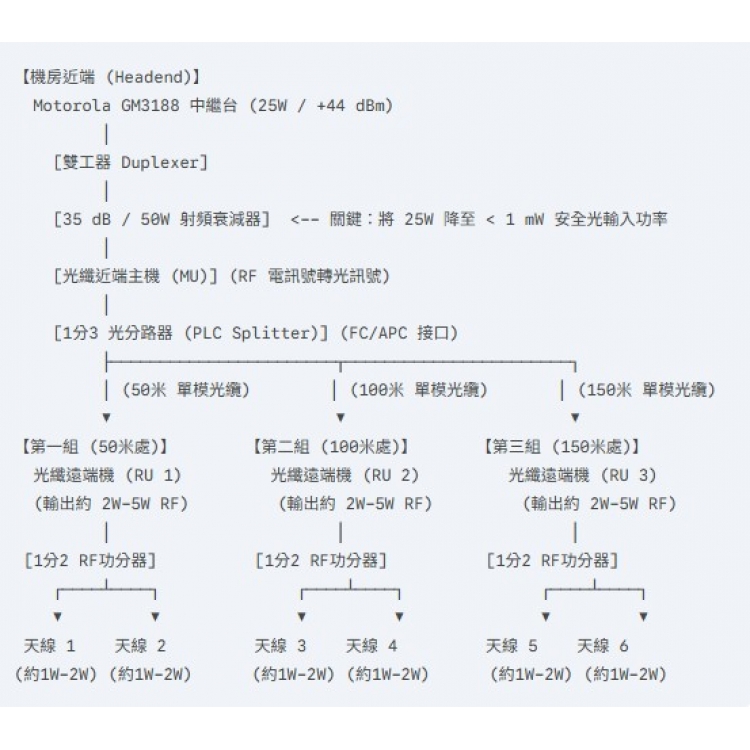

1. 機房近端設備（Headend - 1 處）

• UHF 中繼台： Motorola GM3188 系統 1 台（25W 輸出）。

• 雙工器 (Duplexer)： 1 套（收發頻率隔離）。

• 高功率射頻衰減器： 1 個（35 dB / 50 W，N-Male 至 N-Female）。

• 光纖近端主機 (Master Unit, MU)： 1 台（具備 1 路光發射模組與 1 路光接收模組）。

• 1分3 光分路器 (Optical Splitter)： 1 個（PLC 均分型，FC/APC 綠色接頭）。

• 機房配件： 19 吋標準機櫃、13.8V 20A 穩壓電源、光纖配線盒（ODF）。

2. 光纖傳輸纜線（Transmission Links）

• 單模光纜 (OS2 Single-Mode Fiber)：

  • 線路 1： 50 米 OS2 防鼠咬鎧裝單模光纜（2 芯）。

  • 線路 2： 100 米 OS2 防鼠咬鎧裝單模光纜（2 芯）。

  • 線路 3： 150 米 OS2 防鼠咬鎧裝單模光纜（2 芯）。

  • (註：建議採購多芯光纜如 4 芯，留有備用芯線)

• 光纖跳線： FC/APC 至 FC/APC 單模光纖跳線若干條。

3. 遠端覆蓋點設備（Remote Units - 共 3 處點位）

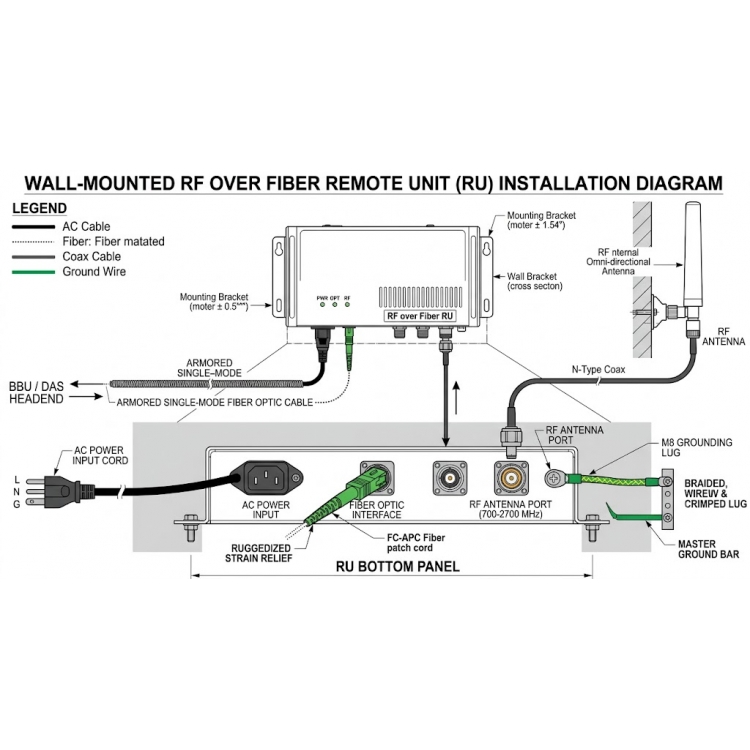

• 光纖遠端機 (Remote Unit, RU)： 3 台（壁掛式，功率選型 2W 或 5W 均可，具備光電轉換與獨立射頻 PA 放大）。

• 一分二射頻功分器 (50 $\Omega$ Power Divider)： 3 個（UHF 頻段，N 型接口）。

• UHF 覆蓋天線： 6 條（可依現場選用吸頂天線、板狀壁掛天線或高增益玻璃纖維天線）。

• 射頻短跳線： 6 至 9 條（1/2" 低損耗饋線或 5D-FB，用於 RU 連接功分器及功分器連接 2 條天線，每條建議不超過 5–10 米）。

• 電源與接地配件：

  • 3 處遠端點位各自需要 AC 220V 電源插座 1 個。

  • $4\text{ mm}^2$ 黃綠接地線 3 條（連接至當地接地排）。
